MySQL MVCC实现原理详解

一、MVCC基本概念

MVCC（Multi-Version Concurrency Control）是多版本并发控制技术，它是MySQL InnoDB引擎实现事务隔离性的核心机制。

核心特点：

1. 读不加锁，读写不冲突
2. 通过数据版本链实现并发控制
3. 不同事务看到的数据版本可能不同

二、MVCC核心组件

2.1 隐藏字段

InnoDB每行记录包含3个隐藏字段：

1. DB_TRX_ID：最近修改的事务ID
2. DB_ROLL_PTR：回滚指针，指向undo日志
3. DB_ROW_ID：行ID（当没有主键时自动生成）

2.2 undo log

• 存储数据修改前的状态
• 用于事务回滚和MVCC版本链
• 分为insert undo log和update undo log

undo log版本链示例：

让我们通过一个具体的例子来说明undo log如何记录数据的变更历史：

1. 初始数据

2. 事务2修改age=25

当前记录：

undo log (0x000001)：

3. 事务3修改name=A30_new

当前记录：

undo log (0x000002)：

版本链结构（undo log）：

说明：

• 粉色框：当前最新记录
• 蓝色框：第一个历史版本（undo log 1）
• 绿色框：最早的历史版本（undo log 2）
• 箭头：表示DB_ROLL_PTR的指向，通过回滚指针串联成版本链
• 每个版本都包含完整的行记录信息，包括所有隐藏字段

不同事务或相同事务对同一条记录进行修改，会导致该记录的undolog生成一条记录版本链表，链表的头部是最新的旧记录，链表尾部是最早的旧记录。

通过这个版本链，不同事务根据其可见性规则可以看到不同的历史版本：

• 事务4在RR隔离级别下，如果在事务2和事务3执行期间开始，将看到最早的版本（age=30, name=A30）
• 事务4在RC隔离级别下，如果在事务3提交后查询，将看到最新的版本（age=25, name=A30_new）

2.3 ReadView

ReadView是事务在快照读时产生的读视图，包含：

1. trx_ids：当前活跃事务ID列表
2. up_limit_id：最小活跃事务ID
3. low_limit_id：预分配的下一个事务ID
4. creator_trx_id：创建该ReadView的事务ID

三、MVCC工作流程

3.1 版本链访问规则

flowchart LR
    A[最新记录] -->|DB_ROLL_PTR| B[版本1]
    B -->|DB_ROLL_PTR| C[版本2]
    C -->|DB_ROLL_PTR| D[...]

1. 从最新记录开始，通过DB_ROLL_PTR访问历史版本
2. 比较事务ID与ReadView中的限制条件
3. 找到对当前事务可见的版本

具体示例：

假设有一张用户表，初始数据：

现在执行以下事务操作：

-- 事务2：修改age为3
BEGIN;
UPDATE users SET age = 3 WHERE id = 30;
COMMIT;

-- 事务3：修改name为'A30_v2'
BEGIN;
UPDATE users SET name = 'A30_v2' WHERE id = 30;
COMMIT;

执行后的版本链如下：

最新数据记录：

undo log版本1（事务3之前）：

undo log版本2（事务2之前）：

当不同事务读取该记录时，会根据ReadView规则沿着版本链查找可见版本。

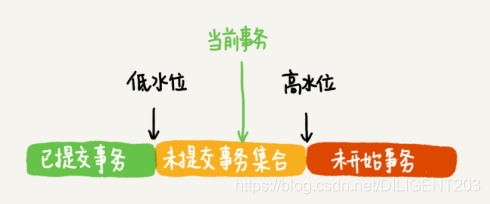

3.2 可见性判断算法

判断条件与结果：

活跃事务判断：
当 up_limit_id <= DB_TRX_ID < low_limit_id 时：

• 在trx_ids列表中：事务未提交，不可见
• 不在trx_ids列表中：事务已提交，可见

具体示例：

假设当前有三个事务，状态如下：

此时，事务5开始并创建ReadView：

ReadView信息：
- trx_ids = [3]（当前活跃事务列表）
- up_limit_id = 3（最小活跃事务ID）
- low_limit_id = 6（下一个将被分配的事务ID）
- creator_trx_id = 5（创建ReadView的事务ID）

对于前面例子中的版本链，事务5的可见性判断过程：

1. 检查最新记录（DB_TRX_ID=3）：

   • 3 == 5？否，不满足条件1
   • 3 < 3？否，不满足条件2
   • 3 >= 6？否，不满足条件3
   • 3 <= 3 < 6 且 3在trx_ids中？是，满足条件4第一项，不可见
   • 继续沿版本链查找

2. 检查undo log版本1（DB_TRX_ID=2）：

   • 2 == 5？否，不满足条件1
   • 2 < 3？是，满足条件2，可见
   • 找到可见版本，停止查找

因此，事务5在RR隔离级别下看到的数据是：

这就是MVCC如何通过版本链和ReadView实现事务隔离性的具体过程。

四、不同隔离级别的实现

4.1 读已提交（RC）

• 每次读取都生成新的ReadView
• 能看到其他事务已提交的修改

RC隔离级别示例：

-- 事务A：RC隔离级别
SET SESSION TRANSACTION ISOLATION LEVEL READ COMMITTED;
BEGIN;

-- T1时刻：第一次查询
SELECT * FROM users WHERE id = 30; -- 生成ReadView1
-- 此时看到：id=30, age=3, name=A30

-- 此时事务B修改并提交：
-- UPDATE users SET name = 'A30_v3' WHERE id = 30;
-- COMMIT;

-- T2时刻：第二次查询
SELECT * FROM users WHERE id = 30; -- 生成ReadView2
-- 此时看到：id=30, age=3, name=A30_v3（能看到事务B的修改）

COMMIT;

在RC隔离级别下，每次SELECT都会生成新的ReadView，因此能够看到其他已提交事务的修改。

4.2 可重复读（RR）

• 只在第一次读取时生成ReadView
• 后续读取复用同一个ReadView
• 解决不可重复读问题

RR隔离级别示例：

-- 事务A：RR隔离级别（MySQL默认）
SET SESSION TRANSACTION ISOLATION LEVEL REPEATABLE READ;
BEGIN;

-- T1时刻：第一次查询
SELECT * FROM users WHERE id = 30; -- 生成ReadView1
-- 此时看到：id=30, age=3, name=A30

-- 此时事务B修改并提交：
-- UPDATE users SET name = 'A30_v3' WHERE id = 30;
-- COMMIT;

-- T2时刻：第二次查询
SELECT * FROM users WHERE id = 30; -- 复用ReadView1
-- 此时看到：id=30, age=3, name=A30（看不到事务B的修改）

COMMIT;

在RR隔离级别下，事务内的所有查询都复用第一次生成的ReadView，因此无法看到其他事务已提交的修改，实现了可重复读。

五、MVCC与锁的协同

5.1 当前读与快照读

• 快照读：普通SELECT，使用MVCC
• 当前读：加锁的SELECT/UPDATE/DELETE，使用记录锁

快照读与当前读对比：

示例：

-- 事务A：使用快照读
BEGIN;
SELECT * FROM users WHERE id = 30; -- 使用MVCC机制，读取符合ReadView规则的版本

-- 事务B：使用当前读
BEGIN;
SELECT * FROM users WHERE id = 30 FOR UPDATE; -- 读取最新版本并加锁
UPDATE users SET age = 35 WHERE id = 30; -- 修改数据
COMMIT;

5.2 解决幻读问题

• RR级别下，MVCC+间隙锁防止幻读
• 通过Next-Key Lock锁定记录和间隙

幻读问题示例：

-- 事务A：第一次查询
BEGIN;
SELECT * FROM users WHERE age BETWEEN 20 AND 40; -- 返回1条记录

-- 事务B：插入新记录
-- BEGIN;
-- INSERT INTO users(id, age, name) VALUES(31, 25, 'A31');
-- COMMIT;

-- 事务A：第二次查询（快照读，使用MVCC）
SELECT * FROM users WHERE age BETWEEN 20 AND 40; -- 仍然返回1条记录（MVCC机制）

-- 事务A：使用当前读
SELECT * FROM users WHERE age BETWEEN 20 AND 40 FOR UPDATE; -- 返回2条记录（当前读）
-- 此时发现幻读问题

COMMIT;

解决方案：

在RR隔离级别下，InnoDB通过Next-Key Lock（记录锁+间隙锁）解决当前读的幻读问题：

-- 事务A：使用当前读并加锁
BEGIN;
SELECT * FROM users WHERE age BETWEEN 20 AND 40 FOR UPDATE; -- 加Next-Key Lock

-- 事务B：尝试插入（会被阻塞）
-- BEGIN;
-- INSERT INTO users(id, age, name) VALUES(31, 25, 'A31'); -- 被间隙锁阻塞
-- COMMIT;

-- 事务A：再次查询
SELECT * FROM users WHERE age BETWEEN 20 AND 40 FOR UPDATE; -- 结果一致，无幻读
COMMIT;

这样，MVCC处理快照读，Next-Key Lock处理当前读，共同保证了事务的隔离性。

六、总结

小结

1.MVCC允许多个事务同时读取同一行数据，而不会彼此阻塞，每个事务看到的数据版本是该事务开始时的数据版本。这意味着，如果其他事务在此期间修改了数据，正在运行的事务仍然看到的是它开始时的数据状态，从而实现了非阻塞读操作。
2.对于「读提交」和「可重复读」隔离级别的事务来说，它们是通过 Read View 来实现的，它们的区别在于创建 Read View 的时机不同，大家可以把 Read View 理解成一个数据快照，就像相机拍照那样，定格某一时刻的风景。
3.「读提交」隔离级别是在「每个select语句执行前」都会重新生成一个 Read View；
「可重复读」隔离级别是执行第一条select时，生成一个 Read View，然后整个事务期间都在用这个 Read View

关键知识点

1. MVCC核心组件：隐藏字段、undo日志、ReadView
2. 快照的读取依据：通过事务ID与ReadView比较确定可见版本
3. 隔离级别实现：RC每次生成新ReadView，RR复用ReadView
4. 与锁的关系：MVCC处理快照读，锁处理当前读
5. 读已提交(RC)：每次执行SELECT语句时都会重新生成一个Read View，因此能看到其他事务已提交的最新修改
6. 可重复读(RR)：只在事务中第一次执行SELECT时生成Read View，后续查询都复用同一个Read View

深入解析

1. 版本链构建：通过DB_ROLL_PTR指针连接undo日志形成版本链
2. ReadView生成时机：RC在每次查询时生成，RR在事务首次查询时生成
3. 幻读解决方案：RR级别下MVCC+间隙锁共同作用
4. 性能优化：MVCC避免了读锁，大幅提升并发性能
5. RC级别的Read View生成：
   • 每次SELECT都会获取最新的活跃事务列表
   • 能看到其他事务已提交的修改
   • 可能导致不可重复读问题
6. RR级别的Read View复用：
   • 事务开始时生成Read View后固定不变
   • 确保事务内多次读取数据一致性
   • 解决了不可重复读问题
